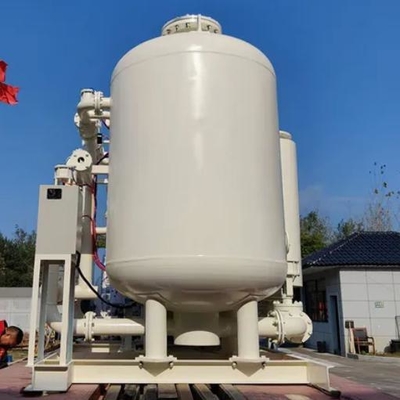

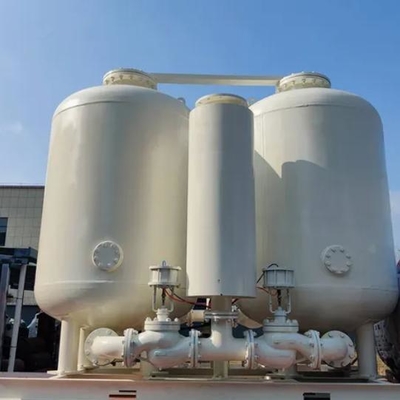

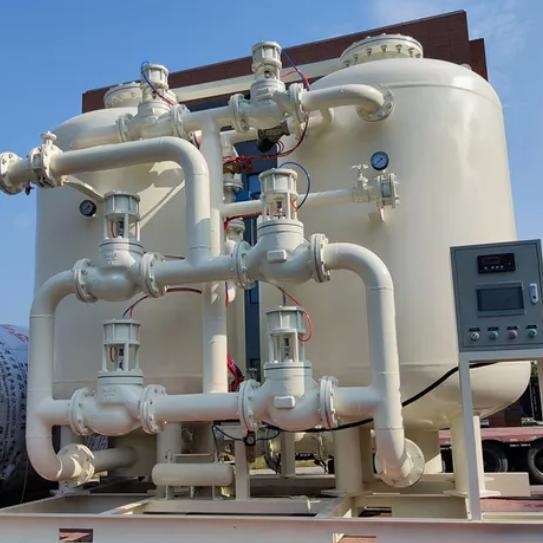

150m3 300m3 Capacité VPSA Générateur d'oxygène
Description du produit
VPSA (Vacuum Pressure Swing Adsorption) oxygen production equipment utilizes advanced adsorptive gas separation technology to efficiently produce oxygen with purity levels ranging from 80% to 95% by separating nitrogen and moisture from the air.
Cet équipement joue un rôle essentiel dans diverses industries, y compris la production d'acier, la fabrication de fibres de verre, le traitement de matériaux spéciaux, la fabrication de papier, le traitement des eaux usées, la production de ciment,céramiques, les fours à verre, la fusion des matières non ferreuses et le recyclage des déchets solides.
L'équipement de production d'oxygène GNEE VPSA est une solution écoénergétique et respectueuse de l'environnement.
- Économies d'énergie de 8 à 12% grâce à une conception optimisée des souffleurs et des pompes à vide
- Fonctionnement à faible bruit
- Système de commande intelligent
- Réduction des coûts globaux de production d'oxygène
Paramètres du produit
| Modèle |
La centrale d'oxygène VPSA |
| Débit d'oxygène (conversion de pureté à 90%) Nm3/h |
200 |
500 |
1100 |
2150 |
4500 |
6500 |
| Pourcentage de pureté du produit (maximum) |
94 |
94 |
94 |
94 |
94 |
94 |
| Puissance totale du moteur de procédé kW |
132 |
250 |
560 |
1000 |
1800 |
2500 |
| Voltage |
Équipement électrique |
6 kV/10 kV |
6 kV/10 kV |
6 kV/10 kV |
6 kV/10 kV |
6 kV/10 kV |
| Mise en page m*m |
15*10 |
20*10 |
20*10 |
25*15 |
30*25 |
40*25 |
| Mise en page générale m*m |
25*15 |
25*20 |
25*20 |
30*30 |
40*30 |
40*40 |
Flux des processus de production
L'air d'alimentation est pressurisé par le souffleur et passe par un refroidisseur d'eau pour réduire la température avant d'entrer dans l'équilibreur d'air.l'air d'alimentation pénètre dans l'adsorbeur par le système de commutation.
Le système de commutation est composé:
- Ventilateurs à papillons à commutateur pneumatique
- Ventilateurs papillons à réglage manuel
- Réseau de tuyauterie
Les soupapes de commutation pneumatique sont commandées automatiquement par un contrôleur programmable,qui envoie des signaux électriques pour activer les soupapes électromagnétiques qui fournissent de l'air d'instrument aux cylindres des soupapes pneumatiques.
À l'intérieur de l'adsorbeur, l'air du procédé passe d'abord par l'alumine activée pour éliminer l'humidité, puis passe par des tamis moléculaires qui adsorbent sélectivement l'azote,permettant le passage de l'oxygène et sa collecte en tant que produit.
Lorsque les tamis moléculaires atteignent la saturation par adsorption, la régénération est réalisée par évacuation.Le système utilise deux lits d'adsorption qui fonctionnent alternativement pour assurer une production d'oxygène continue.
