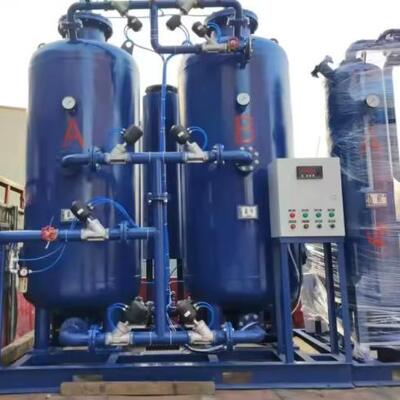

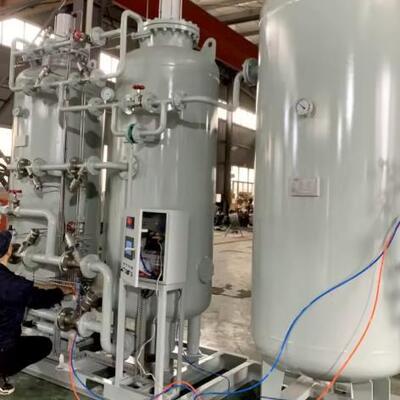

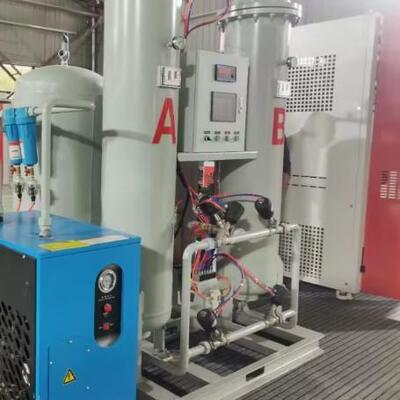

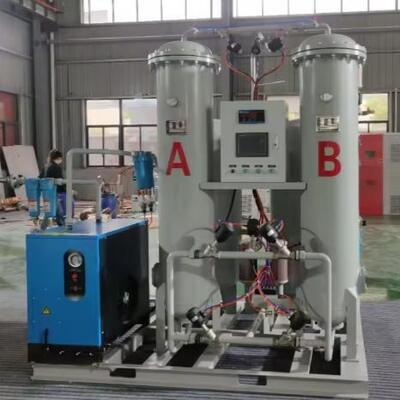

Générateur d'oxygène VPSA de pureté de 120Nm³/h 94% pour l'industrie chimique du charbon
L'industrie chimique du charbon, impliquant des processus tels que la gazéification du charbon, la synthèse du méthanol et la transformation du charbon en oléfines, nécessite un approvisionnement stable et important en oxygène pour garantir l'efficacité de la réaction, réduire la consommation d'énergie et contrôler les émissions de polluants. LeGénérateur d'oxygène VPSA(Vacuum Pressure Swing Adsorption Oxygen Generator) est une variante haute performance deusines d'oxygène à adsorption modulée en pression. Opérant surTechnologie PSA pour la génération d'oxygène, il utilise des tamis moléculaires à haute efficacité pour séparer physiquement l'oxygène de l'air ambiant, fournissant ainsi 94 % d'oxygène pur sans réactifs chimiques.
Comme un typiqueUsine d'oxygène à base de PSA, il intègre les principaux avantages de la technologie PSA tout en optimisant l'efficacité de la régénération via des systèmes sous vide. Par rapport à la production cryogénique traditionnelle d'oxygène, il présente un démarrage plus rapide, un ajustement de charge plus flexible et une consommation d'énergie inférieure. Par rapport aux classiquesGénérateurs d'oxygène PSA, il offre un rendement plus important et une plus grande adaptabilité aux conditions de travail à forte teneur en poussière et en corrosion des usines chimiques au charbon.
Ce modèle de 120 Nm³/h, personnalisé pour les procédés chimiques du charbon, garantit un fonctionnement continu, une résistance à la corrosion et une protection contre les explosions, ce qui en fait un équipement de base pour les entreprises chimiques du charbon de taille moyenne (production annuelle de 500 000 à 1 million de tonnes de méthanol).
Paramètres de base
| Modèle |
Réservoir de stockage d'oxygène |
Dimensions extérieures (m) |
Poids total |
Puissance (KW) |
| PSA-1 | OG20 | 6,1 × 1,5 × 2,4 | 1600 | 5.5 |
| PSA-2 | OG20 | 6,1 × 1,5 × 2,4 | 1800 | 5.5 |
| PSA-3 | OG20 | 6,2 × 1,5 × 2,4 | 2100 | 5.5 |
| PSA-4 | OG30 | 6,3 × 1,7 × 2,6 | 2300 | 7.7 |
| PSA-5 | OG30 | 6,4 × 1,7 × 2,6 | 2500 | 7.7 |
| PSA-6 | OG50 | 6,5 × 1,7 × 3,2 | 3000 | 11.7 |
| PSA-7 | OG50 | 6,7 × 1,7 × 3,2 | 3500 | 11.9 |
| PSA-8 | OG50 | 6,7 × 1,7 × 3,2 | 3700 | 11.9 |
| PSA-9 | OG50 | 10,5×1,75×3,2 | 3800 | 16 |
| PSA-10 | OG50 | 10,5×1,75×3,2 | 3850 | 16 |
| PSA-11 | OG50 | 10,5×1,75×3,2 | 3900 | 16 |
| PSA-12 | QGF0 | 10,5×1,75×3,2 | 3950 | 16,5 |
| PSA-13 | CG50 | 11×1,75×3,2 | 4000 | 20 |
| PSA-14 | 0G50 | 11×1,75×3,2 | 4100 | 20 |
| PSA-15 | OG50 | 11×1,75×3,2 | 4150 | 23,5 |
| PSA-16 | OG50 | 11,5×1,75×3,2 | 4200 | 23,5 |
| PSA-17 | OG50 | 11,5×1,75×3,2 | 4300 | 23,5 |
| PSA-18 | OG50 | 12×1,75×3,2 | 4500 | 31,5 |
| PSA-19 | OG50 | 11,5×1,75×3,2 | 4600 | 31,5 |
| PSA-20 | OG50 | 11,5×1,75×3,2 | 4650 | 31,5 |
| PSA-21 | OG50 | 11,5×1,75×3,2 | 4900 | 31,5 |
| PSA-22 | OG50 | 12,5 × 1,75 × 3,2 | 5000 | 31,5 |
| PSA-23 | OG60 | 12,8 × 1,75 × 3,25 | 5200 | 31,5 |
| PSA-24 | OG60 | 12,9 × 1,75 × 3,25 | 5300 | 32,5 |
| PSA-25 | OG60 | 12,9 × 1,75 × 3,25 | 5350 | 32,5 |
| PSA-26 | OG60 | 13×1,75×3,25 | 5400 | 32,5 |
| PSA-27 | OG60 | 13,8 × 1,75 × 3,25 | 5450 | 39,5 |
| PSA-28 | OG60 | 13,8 × 1,75 × 3,25 | 5500 | 39,5 |
| PSA-29 | OG60 | 13,85 × 1,9 × 3,25 | 5550 | 39,7 |
| PSA-30 | OG60 | 14,5 × 1,9 × 3,25 | 5800 | 39,7 |
| PSA-31 | OG60 | 14,5 × 1,9 × 3,25 | 5850 | 39,7 |
| PSA-32 | OG60 | 14,5 × 1,9 × 3,25 | 5800 | 39,7 |
| PSA-33 | OG60 | 15×1,9×3,25 | 5950 | 47,7 |
| PSA-34 | 0060 | 15×1,9×3,25 | 6000 | 47,7 |
| PSA-35 | OG60 | 15×1,9×3,25 | 6050 | 47,7 |
| PSA-36 | OG60 | 15,5 × 1,9 × 3,25 | 6300 | 48 |
| PSA-37 | OG60 | 15,5 × 1,9 × 3,25 | 6350 | 48 |
| PSA-38 | OG60 | 15,5 × 1,9 × 3,25 | 6400 | 48 |
| PSA-39 | OG60 | 15,5 × 1,9 × 3,25 | 6450 | 48 |
| PSA-40 | OG60 | 15,5 × 1,9 × 3,25 | 6500 | 58 |
| PSA-41 | OG100 | 15,5 × 2,3 × 3,35 | 7700 | 58 |
| PSA-42 | OG100 | 15,5 × 2,3 × 3,35 | 7750 | 58 |
| PSA-43 | OG100 | 15,5 × 2,3 × 3,35 | 7800 | 58 |
| PSA-44 | OG100 | 15,5 × 2,3 × 3,35 | 7850 | 58 |
| PSA-45 | OG100 | 15,5 × 2,3 × 3,35 | 7850 | 58 |
| PSA-46 | OG100 | 15,5 × 2,3 × 3,35 | 7900 | 59 |
| PSA-47 | OG100 | 15,5 × 2,3 × 3,35 | 7900 | 59 |
| PSA-48 | OG100 | 15,5 × 2,3 × 3,35 | 8050 | 59 |
| PSA-49 | OG100 | 15,5 × 2,3 × 3,35 | 8200 | 79 |
| PSA-50 | OG100 | 15,5 × 2,3 × 3,35 | 8250 | 79 |
Pourquoi le générateur d'oxygène VPSA devient un équipement de base pour l'approvisionnement en oxygène chimique du charbon
Les procédés chimiques du charbon ont trois exigences fondamentales pour l'approvisionnement en oxygène : un débit continu élevé, une pureté stable et une forte adaptabilité environnementale, le tout parfaitement satisfait parGénérateurs d'oxygène VPSA:
- Augmentation de l’efficacité de la gazéification du charbon :La gazéification traditionnelle par soufflage d'air a un faible taux de conversion du carbone (≤ 85 %) en raison de 79 % d'azote dans l'air. L'oxygène pur à 94 % réduit la teneur en azote, augmentant le taux de conversion du carbone à ≥98 % (par exemple, une usine de méthanol de 500 000 tonnes/an économise 120 000 tonnes de charbon par an).
- Stabilité par rapport à l'oxygène liquide :L’approvisionnement en oxygène liquide repose sur un transport sur de longues distances et de grands réservoirs de stockage, l’approvisionnement étant facilement perturbé par des conditions météorologiques extrêmes ou des problèmes logistiques. Le générateur VPSA produit de l'oxygène sur site 24h/24 et 7j/7, avec un réservoir tampon de 5Nm³ assurant un approvisionnement stable lors des fluctuations de charge des fours de gazéification.
- Adaptabilité par rapport aux générateurs d'oxygène PSA : Générateurs d'oxygène PSA(adsorption modulée en pression) ont une consommation d'énergie plus élevée (≥0,9 kWh/Nm³ O₂) et un rendement plus faible (≤60 Nm³/h), ce qui les rend impropres aux grandes unités chimiques de charbon. La technologie de régénération sous vide du modèle VPSA réduit la consommation d'énergie de 30 % et répond aux demandes de production de 120 Nm³/h.
Usine d'oxygène à base de PSA par rapport à d'autres méthodes d'approvisionnement en oxygène : comparaison de l'applicabilité chimique du charbon
Comme un typiqueUsine d'oxygène à base de PSA, le générateur VPSA surpasse les autres méthodes d'approvisionnement en oxygène dans les scénarios chimiques du charbon :
| Méthode d'alimentation en oxygène |
Échelle de sortie |
Consommation d'énergie (kWh/Nm³ O₂) |
Investissement initial |
Coût d'exploitation annuel |
Adaptabilité chimique du charbon |
| Générateur d'oxygène VPSA |
90-130Nm³/heure |
≤0,625 |
Élevé (45 000 $ à 60 000 $) |
Faible (76,5 000 $) |
Excellent (continu, résistant à la corrosion) |
| Générateur d'oxygène PSA |
≤60Nm³/heure |
≥0,9 |
Moyen (25 000 $ à 35 000 $) |
Moyen (110 000 $) |
Faible (faible production, forte consommation d’énergie) |
| Oxygène liquide |
≥200Nm³/heure |
- (coût de transport élevé) |
Élevé (80 000 $ à 100 000 $) |
Très élevé (220 000 $) |
Bon (production importante, approvisionnement instable) |
| Oxygène en bouteille |
≤10Nm³/heure |
- (coût de main d'œuvre élevé) |
Faible (5 000 $ à 8 000 $) |
Extrêmement élevé (500 000 $ et plus) |
Inadapté (faible production, risque élevé) |
Conception d'adaptabilité environnementale du système d'oxygène VPSA dans les ateliers de chimie du charbon
Les ateliers de produits chimiques du charbon sont confrontés à des environnements difficiles (forte teneur en poussière, teneur élevée en soufre, grandes fluctuations de température), de sorte que leSystème d'oxygène VPSAa réalisé des optimisations de conception ciblées :
- Résistance à la poussière et au soufre :L'entrée d'air est équipée d'un système de dépoussiérage en trois étapes (cyclone + filtre à manches + HEPA) et de désulfuration (charbon actif), éliminant 99,9 % des poussières et 95 % des gaz soufrés, protégeant les tamis moléculaires de la contamination.
- Résistance à la corrosion :Le corps de l'équipement utilise un revêtement en fluorocarbone et les pièces en contact avec l'oxygène sont en acier inoxydable 316L, résistant à la corrosion causée par les sous-produits de la gazéification du charbon (par exemple, le sulfure d'hydrogène, l'ammoniac).
- Adaptabilité à la température :Le système est équipé d'un module de dissipation thermique à haute température et d'une couche d'isolation à basse température, garantissant un fonctionnement normal dans la plage de -20 ℃ à 50 ℃, s'adaptant aux conditions météorologiques extrêmes dans les bases chimiques du charbon du Nord.
Conclusion
Le 120Nm³/h 94% de puretéGénérateur d'oxygène VPSA, en tant que haute performanceUsine d'oxygène à base de PSA, est devenu un équipement de base pour l'approvisionnement en oxygène chimique du charbon en raison de sa production importante, de sa faible consommation d'énergie et de sa forte adaptabilité environnementale. Il s'appuie sur des avancéesadsorption modulée en pression pour la production d'oxygènetechnologie pour répondre aux besoins continus et élevés en oxygène des processus de gazéification du charbon et de synthèse du méthanol, tout en réduisant la consommation de carburant de 15 % et les émissions de CO₂ de 30 %. Par rapport àGénérateurs d'oxygène PSAet l'approvisionnement en oxygène liquide, il offre des avantages évidents en matière de coût du cycle de vie et une stabilité de l'approvisionnement, fournissant un soutien solide aux entreprises chimiques du charbon pour réaliser des économies d'énergie, une réduction des émissions et une production sûre. À mesure que l’industrie chimique du charbon s’oriente vers un développement vert et à faibles émissions de carbone,Système d'oxygène VPSAjouera un rôle de plus en plus essentiel dans la promotion d’une transformation de haute qualité du secteur.
