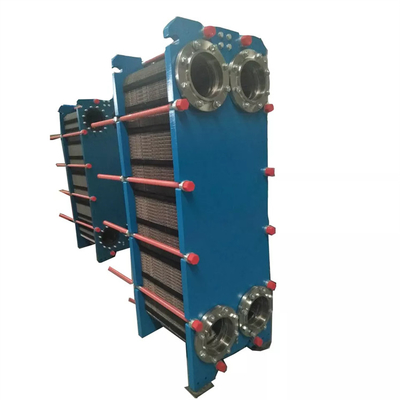

Type de plat de vaporisateur de plat d'efficacité de transfert du feu vif échangeur de chaleur
Description
L'échangeur de chaleur de plat se compose de beaucoup de plats ondulés de transfert de chaleur, selon un certain intervalle, par la compression de joint en caoutchouc composée d'équipement détachable de transfert de chaleur. L'ensemble de plat, deux ensembles d'entrelacer, conseil avec le conseil entre la bande de scellage en caoutchouc avec l'adhésif, son rôle est d'empêcher la fuite liquide et le canal d'écoulement net étroit de forme a façonné entre deux plats, ainsi entre la pression de plat d'échange thermique en la diverse forme ondulée, afin d'augmenter le secteur et la rigidité de plat d'échange thermique, et peut transformer l'écoulement turbulent liquide à vitesse réduite en, afin de réaliser l'effet de renforcer le transfert de chaleur. Les quatre trous faisants le coin sur la forme de plat un tube liquide de distribution et une tubulure de décharge, et l'écoulement de deux médias d'échange thermique dans leurs canaux d'écoulement respectifs respectivement pour former un contre-courant ou pour traverser chaque plat pour l'échange thermique.
Paramètre
| Échangeur de chaleur de plat |
| Type |
Malt
extrait
capacité (t/h)
|
Refroidissement
consommation
(kacl/h)
|
Admission et débouché d'extrait de malt
diamètre (t/h)
|
Admission d'eau glacée
et débouché
diamètre (t/h)
|
La chaleur
échangeur
secteur (m2)
|
Outine
dimension
(millimètre)
|
poids
(kilogramme)
|
| BR4-J-70B |
20 |
1740000 |
DN100 |
DN100 |
70 |
150×56×160 |
900 |
| BR6-J-105B |
30 |
2610000 |
DN120 |
DN120 |
105 |
140×69×180 |
1450 |
| BR6-J-140B |
40 |
3480000 |
DN120 |
DN120 |
140 |
150×59×180 |
1700 |
| BR6-J-175B |
50 |
4350000 |
DN120 |
DN120 |
175 |
160×69×180 |
1950 |
| BR8-J-210B |
60 |
5220000 |
DN200 |
DN200 |
210 |
240×96×191 |
2750 |
| BR8-J-245B |
70 |
6090000 |
DN200 |
DN200 |
245 |
260×96×191 |
3300 |
| BR10-J-280B |
80 |
6960000 |
DN225 |
DN225 |
280 |
240×107×200 |
3550 |
| BR10-J-350B |
100 |
8700000 |
DN225 |
DN225 |
350 |
260×107×200 |
3880 |
| BR13-J-420B |
120 |
10440000 |
DN250 |
DN250 |
420 |
260×115×210 |
4420 |
Caractéristiques d'échangeur de chaleur de plat :
(1) petit volume, petite empreinte de pas ;
(2) efficacité de transfert du feu vif ;
(3) assemblée flexible ;
(4) basse consommation en métal ;
(5) petite perte de chaleur ;
(6) démontage, nettoyage et entretien commodes ;
(7) l'inconvénient de l'échangeur de chaleur de plat est que la périphérie de scellage est longue, facile à couler, la température d'utilisation peut seulement être moins que 150oC, la différence de pression est petit, la capacité de traitement est petit, une fois que la graduation de plat doit être enlevée et nettoyée.
