Détails sur le produit:
|
Rapport des essais de machines :: | Fourni | Composants de noyau :: | Plaque d'acier inoxydable |
---|---|---|---|
Structure :: | Échangeur de chaleur tubulaire | Garantie :: | 1 an |
Arguments de vente principaux :: | De grande précision | Matériel :: | acier inoxydable 304/316L |
TAILLE: | Personnalisable | Application: | Transfert de chaleur |
Surligner: | type de plat de 30 barres échangeur de chaleur,Type de plat de soudure de cuivre échangeur de chaleur,Nickelez la chaudière de soudure de plat d'échangeur de chaleur |
L'échangeur de chaleur inoxydable de plaque d'acier peut être adapté aux besoins du client
Description

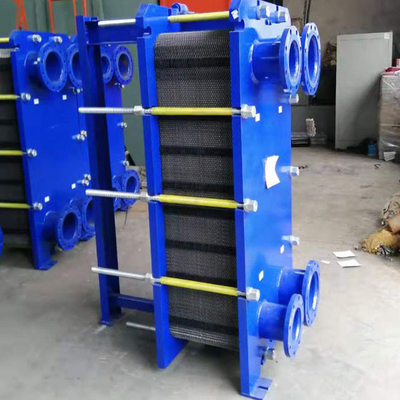

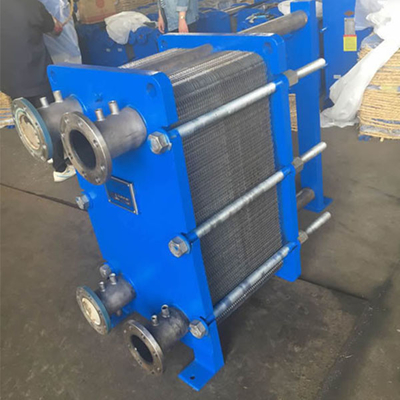

Les plissements de plat d'un échangeur de chaleur de plat favorisent la turbulence liquide et soutiennent les plats contre des différences de pression. Le plat de cadre et la plaque de pression sont suspendus sur la tige de rapport supérieure, placée par la tige de guide inférieure, et chacun des deux sont fixés sur la colonne de soutien. La connexion est dans le plat de cadre ou, si un ou chacun des deux fluides passent des périodes multiples dans le dispositif, dans le cadre et la plaque de pression.
Paramètre
Soudure de cuivre | Nickelez la soudure | ||
Matériel de plat | A1SI304/316L | Matériel de plat | A1SI304/316L |
Matériel d'interface | AISI304 | Matériel d'interface | AISI304 |
Matériel de soudure | Cuivre | Matériel de soudure | Nickel |
La température maximum de conception | 200°C | La température maximum de conception | 200°C |
La température minimum de conception | -160°C | La température minimum de conception | -160°C |
Pression maximum de conception | 30/45 barre | Pression maximum de conception | 10/15 barre |
Caractéristiques
⒈Les paramètres de contrôle pour l'échangeur de chaleur de plat sont matériel d'échangeur de chaleur, pression d'utilisation, température de conception, etc.
⒉En choisissant un échangeur de chaleur, essayez de faire le côté avec le coefficient de transmission de chaleur plus petit obtiennent un grand débit, et essayent de faire les coefficients de transmission de chaleur des deux côtés des deux l'échange thermique que liquide apprête égal ou semblable pour améliorer le coefficient de transmission de chaleur. La température du liquide de chauffage par l'échangeur de chaleur devrait être 10°C inférieur à la température de saturation à la pression de débouché de l'échangeur de chaleur, et devrait être inférieure à la température fonctionnante de la pompe à eau utilisée pour l'eau secondaire.
⒊Le sédiment et la saleté contenants liquides devraient entrer dans l'échangeur de chaleur après avoir été filtré.
⒋En choisissant un échangeur de chaleur de plat, la vitesse d'écoulement à l'interface du fluide du côté où la différence de la température est petite ne devrait pas être trop grande, et lui devrait pouvoir répondre aux exigences de la chute de pression.
⒌Pour le cas du grand débit et de la petite chute de pression permise, le type de plat avec la basse résistance devrait être choisi. Au contraire, le type de plat avec la grande résistance devrait être choisi.
⒍Le type de soudage détachable ou électrique est choisi selon la pression et la température du liquide.
7. Il n'est pas recommandé de choisir un plat avec un secteur de placage qui est trop petit, afin d'éviter trop de plats, la vitesse d'écoulement entre les plats est trop petite, et le coefficient de transmission de chaleur est réduit.
⒏Le milieu d'échange thermique de l'échangeur de chaleur de plat ne devrait pas être vapeur.
