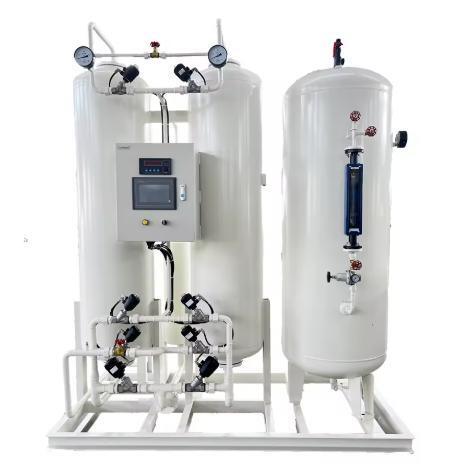

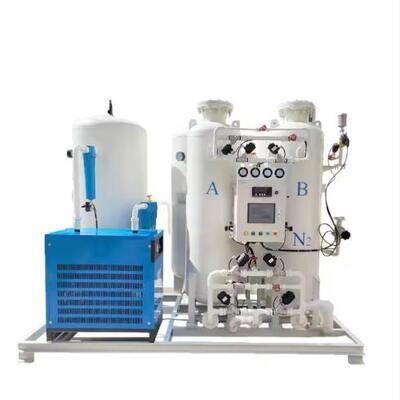

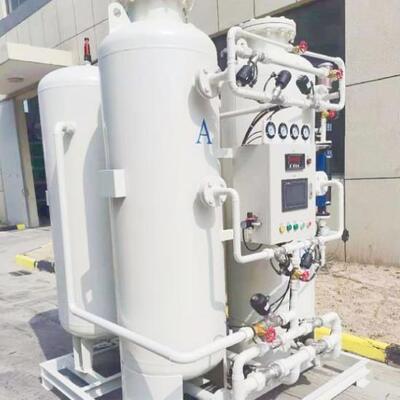

Générateur d'azote gazeux PSA (Adsorption modulée en pression) à haut débit et haute pureté
Un générateur d'azote PSA (générateur d'azote par adsorption modulée en pression) est un dispositif industriel avancé de séparation des gaz conçu pour fournir de l'azote à haut débit et de haute pureté grâce au principe de l'adsorption modulée en pression (PSA). En tirant parti des propriétés d'adsorption sélective du tamis moléculaire de carbone (CMS) pour l'oxygène et l'azote, il extrait efficacement l'azote de l'air ambiant, atteignant des niveaux de pureté allant jusqu'à 99,999 % tout en maintenant une production de gaz à grande échelle. Son avantage déterminant de la génération d'azote sur site élimine les contraintes logistiques de l'approvisionnement en bouteilles ou en azote liquide, garantissant un approvisionnement continu et à la demande en azote pour les processus industriels à volume élevé. En tant que solution double performance, générateur d'azote de haute pureté et à haut débit, il combine efficacité énergétique, fonctionnement automatisé et conception robuste, ce qui en fait une pierre angulaire pour les industries nécessitant à la fois de grands volumes de gaz et une pureté sans compromis. Avec des configurations évolutives, il s'adapte à divers besoins industriels, de la fabrication lourde à l'ingénierie de précision.
Principaux paramètres techniques
| Production d'azote (Nm³/h) |
Consommation d'air effective (Nm³/min) |
Taille du tuyau d'entrée (DNmm) |
Diamètre du tuyau de sortie (DNmm) |
Hôte L × L (mm) |
| 5 |
0.7 |
25 |
15 |
1150×600 |
| 10 |
1.4 |
25 |
15 |
1250×880 |
| 20 |
2.8 |
40 |
15 |
1750×1000 |
| 30 |
4.2 |
40 |
25 |
2150×1100 |
| 40 |
5.6 |
50 |
25 |
2250×1140 |
| 50 |
7.0 |
50 |
25 |
2500×1150 |
| 60 |
8.4 |
50 |
25 |
2750×1450 |
| 80 |
11.2 |
65 |
32 |
2750×1450 |
| 100 |
14.0 |
65 |
32 |
2850×1550 |
| 200 |
28.0 |
65 |
32 |
3250×1820 |
| 300 |
42.0 |
80 |
40 |
3500×2150 |
Principe de fonctionnement
Le système de génération d'azote PSA fonctionne grâce à un processus cyclique d'adsorption-désorption optimisé pour un débit élevé et une haute pureté. L'air comprimé subit d'abord une filtration multi-étapes (élimination de l'huile, de l'eau, de la poussière et des hydrocarbures) pour garantir que de l'air propre pénètre dans les tours d'adsorption, ce qui est essentiel pour protéger le CMS et maintenir la pureté. L'air purifié est ensuite dirigé vers des tours d'adsorption parallèles remplies de CMS : sous une pression spécifique, les molécules d'oxygène sont rapidement adsorbées par le tamis, tandis que les molécules d'azote (avec une faible affinité d'adsorption) traversent pour former du gaz produit de haute pureté. Lorsqu'une tour approche de la saturation, le système bascule automatiquement vers d'autres tours pour un débit ininterrompu, tandis que la tour saturée subit une dépressurisation et une régénération par purge pour libérer l'oxygène adsorbé. Cette conception cyclique avancée, améliorée pour les scénarios à haut débit, garantit que l'usine d'azote PSA fonctionne l'efficacité reste supérieure à 96 % même aux débits maximaux, offrant une pureté et un volume constants pour les opérations à l'échelle industrielle.
Principales applications industrielles
- Pétrochimie et raffinage: Utilisé pour le barbotage de gaz inerte, la purge des pipelines et la protection des catalyseurs dans les raffineries de pétrole et les usines chimiques. L'azote à haut débit déplace l'oxygène pour éviter les explosions et l'oxydation, tandis qu'une pureté de 99,999 % évite de contaminer les processus chimiques sensibles. Des configurations générateur d'azote antidéflagrant sont disponibles en option pour assurer la sécurité dans les environnements dangereux.
- Métallurgie et traitement thermique: Fournit de grandes quantités de gaz protecteur pour la fabrication de l'acier, le traitement de l'aluminium et le traitement thermique des métaux. L'azote empêche l'oxydation et la décarburation des métaux pendant les processus à haute température, améliorant ainsi la qualité et le rendement des produits. La conception à haut débit correspond au débit des lignes de coulée et de forgeage continues.
- Fabrication d'électronique et de semi-conducteurs: Essentiel pour la fabrication de plaquettes, l'encapsulation de puces et l'assemblage de semi-conducteurs. L'azote de haute pureté (99,999 %+) élimine l'humidité et l'oxygène, évitant ainsi les défauts des composants électroniques sensibles. La capacité à haut débit prend en charge les lignes de production de masse dans les usines d'électronique.
- Transformation des aliments et des boissons: Utilisé pour le conditionnement sous atmosphère modifiée (MAP) à grande échelle de boissons en bouteille, de conserves et de produits surgelés. L'azote à haut débit rince l'emballage rapidement et efficacement, prolongeant la durée de conservation en déplaçant l'oxygène. Il répond aux normes de la FDA et de l'ISO 22000 en matière de sécurité au contact des aliments.
- Production pharmaceutique: En tant que générateur d'azote PSA de qualité pharmaceutique, il fournit de l'azote de haute pureté et sans huile pour la fabrication de médicaments, l'emballage stérile et le traitement des API (ingrédients pharmaceutiques actifs). La conception à haut débit prend en charge la production en vrac tout en respectant les normes BPF.
Principaux avantages
- Excellence de la double performance: Équilibre les débits élevés (jusqu'à 5000 Nm³/h) avec une très haute pureté (jusqu'à 99,999 %), répondant aux besoins des processus à grande échelle et de précision.
- Efficacité énergétique: En tant que générateur d'azote PSA à haut rendement, il optimise les cycles d'adsorption, réduit les pertes de pression et minimise la consommation d'énergie, ce qui réduit les coûts d'exploitation de 25 à 30 % par rapport aux systèmes d'azote à haut débit conventionnels.
- Conception modulaire évolutive: Disponible en tant que générateur d'azote modulaire, il permet d'augmenter la capacité en ajoutant des modules indépendants, en s'adaptant aux demandes de production croissantes sans remplacer l'ensemble du système.
- Fonctionnement continu 24h/24 et 7j/7: La configuration parallèle multi-tours assure un approvisionnement ininterrompu en azote, même pendant la régénération ou la maintenance des tours, ce qui est essentiel pour les processus industriels non-stop.
- Automatisation avancée: Le système de contrôle PLC avec surveillance en temps réel et capacités de fonctionnement à distance réduit l'intervention manuelle, améliore la stabilité du processus et permet une maintenance prédictive.
- Économies de coûts: La génération d'azote gazeux sur site élimine les coûts associés au transport, au stockage et à la location de bouteilles/d'azote liquide, offrant un retour sur investissement à long terme pour les utilisateurs à volume élevé.
Considérations de sélection
- Correspondance débit et pureté: Assurez-vous que le débit du générateur correspond à votre demande de production de pointe et que la pureté répond aux normes spécifiques à l'industrie.
- Efficacité énergétique: Donnez la priorité aux modèles de générateur d'azote à économie d'énergie avec des CMS et des cycles d'adsorption optimisés pour réduire les coûts d'exploitation à long terme.
- Fiabilité structurelle: Sélectionnez une conception robuste avec des matériaux résistants à la corrosion et une configuration multi-tours pour résister aux environnements industriels lourds.
- Capacités de personnalisation: Associez-vous à un fabricant d'usines d'azote PSA offrant une extension modulaire, des mises à niveau de pression ou des configurations antidéflagrantes.
- Surveillance et contrôle de la pureté: Optez pour des systèmes avec des analyseurs de pureté en ligne et des fonctions de réglage automatique pour maintenir une pureté constante.
- Support après-vente: Choisissez un fabricant de générateurs d'azote PSA réputé avec des réseaux de service mondiaux et des services d'installation/de formation professionnels.
Maintenance et entretien
- Entretien des filtres: Remplacez les éléments de pré-filtre tous les 2 à 4 mois (plus fréquemment pour les environnements poussiéreux) pour éviter la contamination du CMS.
- Remplacement du CMS: Le CMS haute capacité a une durée de vie de 4 à 6 ans ; surveillez l'efficacité d'adsorption et remplacez-le lorsque la pureté descend en dessous du seuil.
- Inspection des tours et des pipelines: Vérifiez trimestriellement les tours d'adsorption et les pipelines pour détecter les fuites afin de maintenir la stabilité de la pression de fonctionnement.
- Étalonnage du système de contrôle: Étalonnez annuellement les capteurs de pression, les débitmètres et les analyseurs de pureté pour assurer une surveillance précise.
- Gestion de l'environnement: Installez le générateur dans un endroit bien ventilé et sec avec contrôle de la température (5-45℃) pour éviter d'endommager les composants.
Conclusion
Le Générateur d'azote gazeux PSA (Adsorption modulée en pression) à haut débit et haute pureté représente le summum de la production industrielle d'azote, combinant un rendement élevé avec des performances ultra-pures pour répondre aux besoins industriels les plus exigeants. En tant que variante générateur d'azote PSA de base, il offre une génération d'azote sur site efficace, des économies d'énergie et une évolutivité, ce qui le rend indispensable pour les industries pétrochimiques, métallurgiques, électroniques, pharmaceutiques et agroalimentaires. Que vous ayez besoin d'un générateur d'azote modulaire pour une extension flexible, d'un générateur de N2 à haute pureté 99,999 % pour les applications de précision ou d'un générateur d'azote antidéflagrant pour les environnements dangereux, nos solutions personnalisables sont conçues pour dépasser les attentes. En tant que fabricant de générateurs d'azote PSA de confiance, nous privilégions la qualité, la fiabilité et l'orientation client, en soutenant nos produits avec des garanties complètes et un support après-vente mondial.
En plus du générateur d'azote PSA, nous produisons également des générateurs d'oxygène VPSA, des générateurs d'oxygène PSA, des réservoirs de stockage, des échangeurs de chaleur et d'autres produits. Si vous êtes intéressé par les systèmes d'azote PSA ou d'autres produits, veuillez nous contacter à info@gneeheatex.com. Nous serons très heureux de vous servir.
