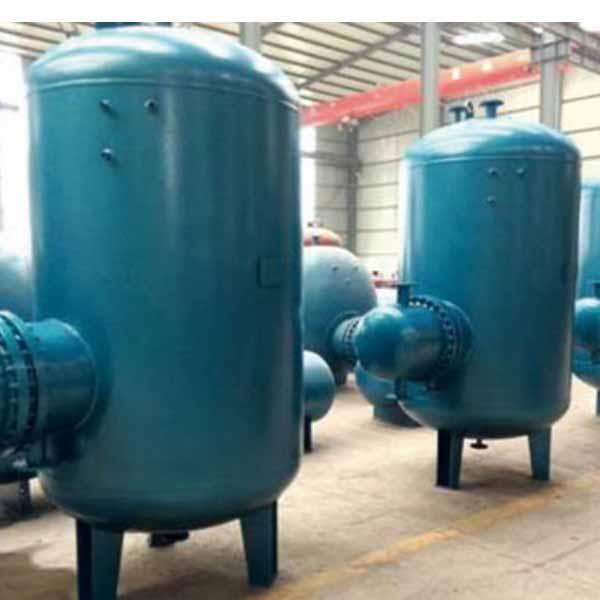

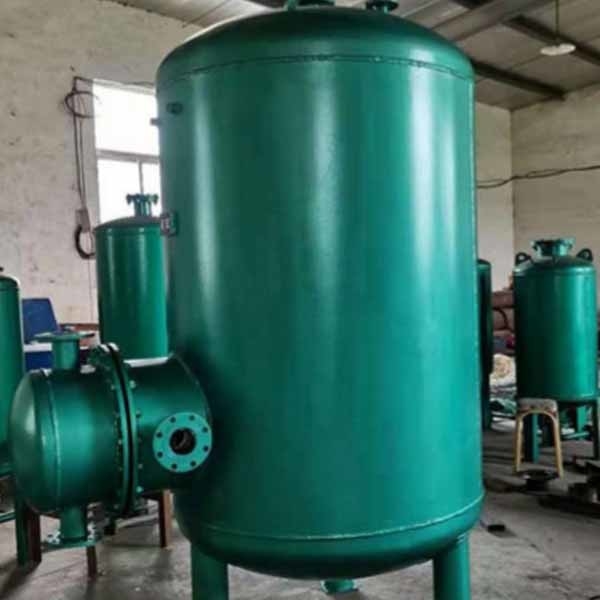

Échangeur de chaleur industriel de tube de bobine de réfrigération de vaporisateur de Marine Stainless Steel Coil Condenser
Description

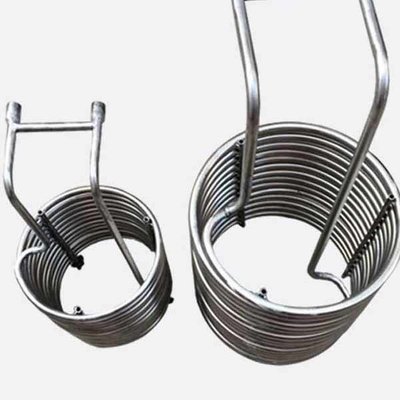

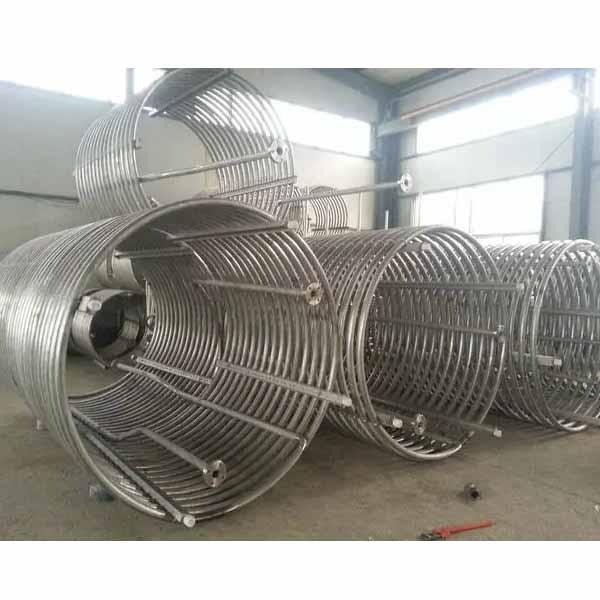

Le type radiateur de bobine adopte la forme de bobine de flottement en porte-à-faux. En cours de chauffer l'eau chaude, en haut et en bas de la bobine fait détruire l'écoulement d'eau autour de la bobine le transfert de chaleur laminaire. Améliorez considérablement la capacité de transfert de chaleur.
Paramètre
| Chauffez la capacité d'échange |
4mmbtu/h ou basé |
| La température de conception (bobine) |
200℃ |
| La température de conception (Shell) |
200℃ |
| Pression de conception |
1.6MPa |
| Pression d'utilisation (côté de coquille) |
0.5MPa |
| Pression d'utilisation (côté de tube) |
0.4MPa |
| OPER.TEMP. (IN/OUT) (côté de coquille) |
25/32℃ |
| OPER.TEMP. (IN/OUT) (côté de tube) |
100.6/50℃ |
| Matériel de côté de tube |
Q345R |
| Côté de Shell |
Q345R |
| Poids |
Au sujet de 19,000kg |
| Intensité séismique |
catégorie 7 |
| Nombre de passages (côté de coquille) |
1 |
| Nombre de passages (côté de tube) |
4 |
| Feuille de tube |
16MnIII |
Caractéristiques de fonctionnement
1. L'échangeur de chaleur de bobine a l'efficacité de transfert du feu vif, coefficient de transmission de chaleur : Vapeur ≥3000W/m2 de K·℃, l'eau ≥2200W/m2 de K·℃, efficacité thermique jusqu'à 95%.
2. L'équipement a un volume compact en structure et petit. Comparé aux réservoirs semblables, il occupe un petit secteur et est facile d'installer et maintenir.
3. Le programme d'automation est haut. S'il est assorti avec la valve importée de contrôle de température, il peut réaliser le contrôle automatique de la température de l'eau de débouché et de l'opération automatique.
4. Résolvez le processus de détartrage pénible des échangeurs de chaleur traditionnels, et employez les caractéristiques de la dilatation thermique et de la contraction froide par la bobine en spirale de flottement à haute fréquence pour détartrer automatiquement.
5. En cours d'échange thermique, il a la petits perte, économie d'énergie et gain de temps de chaleur, et a les prestations économiques et sociales évidentes.
6. La chute de pression du côté de coquille est petite, l'échange thermique entre la vapeur et l'eau est entre 2 et 8KPa, et l'échange thermique entre l'eau et l'eau est entre 4 et 29KPa.
FAQ
1, pouvez-vous assurer les services de construction et de opérer ?
Oui, nous pouvons fournir des services comprenant la conception, la fabrication, le service d'installation et de opérer en ligne et les vidéos.
2, combien de temps est la période de construction ?
Il dépend des tailles et des quantités adaptées aux besoins du client, habituellement 15-60 jours pour des conditions communes.
3, êtes-vous un fabricant ?
Oui, nous produisons des échangeurs de hvacHeat, récipients à pression. Ils peuvent être vendus séparément.
