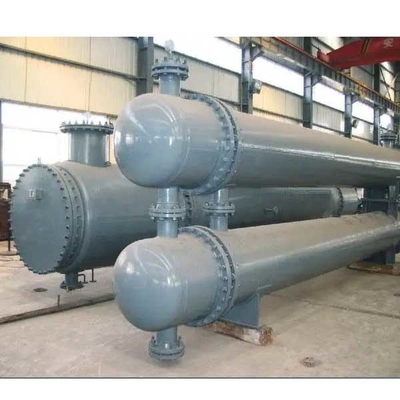

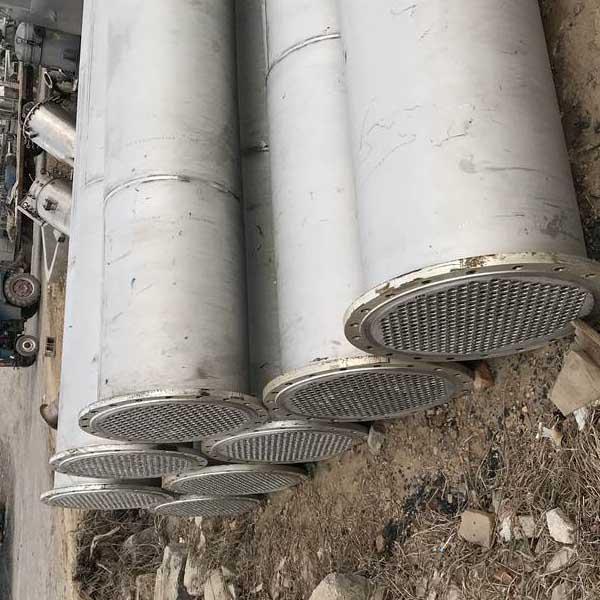

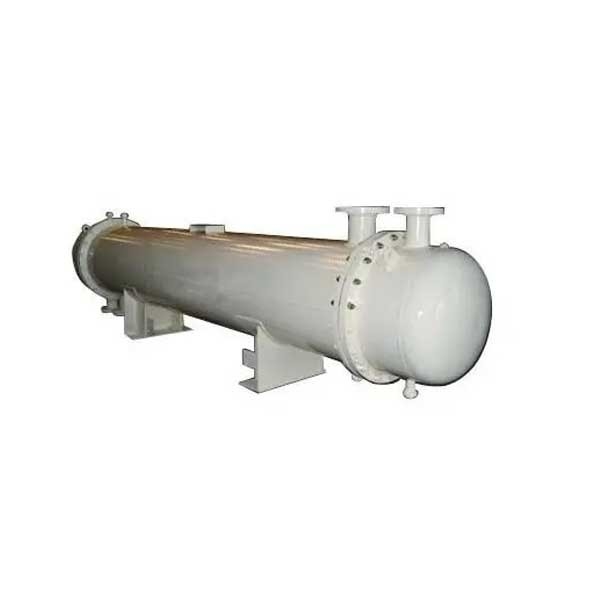

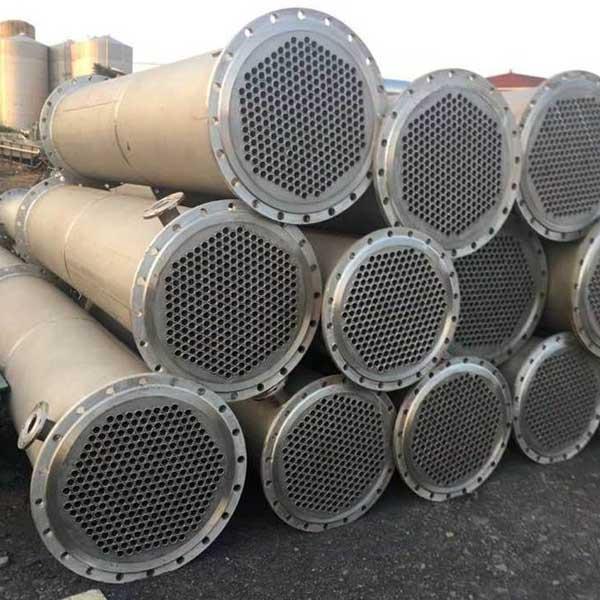

Paquet d'échangeur de l'acier inoxydable 1400mm de la feuille de double tube SS304 316L

Double échangeur de chaleur de Tube-feuilles d'acier inoxydable

Description

Un échangeur de chaleur de double-tube est un dispositif qui transfère une partie de la chaleur du fluide chaud au fluide froid, également connu sous le nom d'échangeur de chaleur. Il occupe une position importante dans le produit chimique, le pétrole, la puissance, la nourriture et beaucoup d'autres productions industrielles. Dans la production chimique, des échangeurs de chaleur peuvent être employés comme appareils de chauffage, refroidisseurs, condensateurs, vaporisateurs et reboilers, etc., et sont très utilisés.

Paramètre

Caractéristiques structurelles

1. La pleine vidange est la conception principale de l'échangeur de chaleur de feuille de double tube pour éviter l'eau pharmaceutique résiduelle ;

2. Assurez-vous que le matériel dans le lumen est entièrement vidé et n'a aucun résidu, qui peut effectivement réduire et empêcher la reproduction statique des colonies et le risque de contamination microbienne ;

3. Pour des lumens de double-écoulement, il est nécessaire d'envisager de commander l'écoulement mélangé provoqué par la connexion de vidange entre les lumens dans une marge limitée ;

4. Combiné avec la méthode sur place d'installation, il peut être vertical ou horizontal (pente de 5 ‰) ;

essai de pression

(1) après l'expansion de force de la feuille de chambre à air et du tube d'échange thermique, l'essai de pression de l'eau est effectué du côté de coquille. Après que l'essai de pression de l'eau soit qualifié, l'essai d'étanchéité d'air est effectué. Après dépassement de l'inspection, la connexion et l'ensemble de la feuille de tube externe et du tube d'échange thermique seront effectués.

(2) après la soudure de résistance (soudure à l'arc électrique d'argon) + la connexion d'expansion de la feuille de tube externe et du tube d'échange thermique est assemblée, le joint soudé est soumise au test de pénétration après soudure.

(3) l'essai de pression de l'eau est effectué dans le procédé liquide d'accumulation. Après que l'essai soit qualifié, l'essai d'étanchéité d'air est effectué.

(4) l'essai d'étanchéité d'ammoniaque est effectué du côté de coquille, et l'essai d'étanchéité d'ammoniaque est effectué au port de décharge du côté liquide d'accumulation pour vérifier le joint de connexion entre la feuille de tube externe et le tube d'échange thermique.

(5) après que l'ensemble de la boîte de tuyau soit accompli, l'essai de pression et de pression de l'eau est effectué du côté de tuyau.
