usine à gaz de catégorie médicale de PLC de générateur de l'oxygène de 25-200m3/H PSA

Générateur rapide de l'oxygène de la catégorie médicale PSA de la livraison de grande pureté

Description

Générateur de l'oxygène de PSA : Après que l'air cru soit pressurisé par le compresseur d'air, le système de traitement préparatoire d'air enlève les impuretés solides telles que le pétrole et la poussière et la majeure partie de l'eau gazeuse, et entre dans la tour d'adsorption équipée du tamis moléculaire de zéolite (ZMS), où l'azote, la vapeur de dioxyde de carbone et d'eau sont sélectivement adsorbés par l'adsorbant, et des passages de l'oxygène par la tour d'adsorption, et l'oxygène est sortie comme gaz de produit.

Caractéristiques

structure

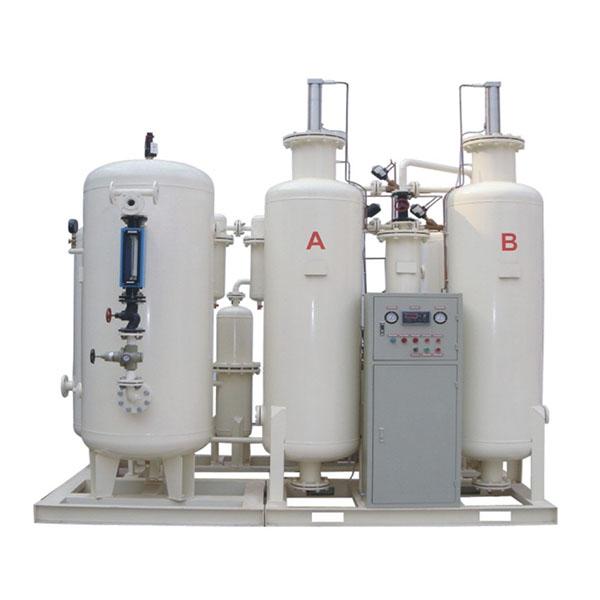

L'équipement de production de l'oxygène de PSA se compose principalement de compresseur d'air, de dessiccateur froid, de dispositif de dégraissage, de système d'adsorption, de réservoir de tampon de l'oxygène et de système de contrôle.

1. Compresseur d'air : Le compresseur d'air fournit l'air cru pour le système entier. Selon la production de gaz de l'équipement de production de l'oxygène d'adsorption d'oscillation de pression, le compresseur d'air qui remplit les conditions de conception est choisi pour l'alimentation en air.

2. Dessiccateur froid : Après le compresseur d'air pressurise l'air de matière première, l'air comprimé de la haute température et de la haute pression entre dans le dessiccateur froid pour le retrait de refroidissement, de séchage et d'impureté, et l'air comprimé de la basse température et de la haute pression est obtenu.

3. Dispositif de dégraissage : Le dispositif de dégraissage enlève le brouillard d'huile à l'air comprimé à la basse température et à la haute pression pour empêcher le brouillard d'huile dans le ciel d'affecter la vie du tamis moléculaire de zéolite.

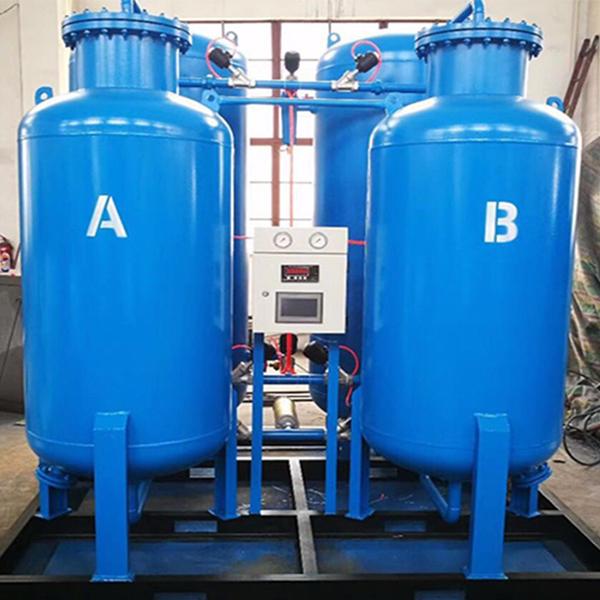

4. Système d'adsorption : Le système d'adsorption se compose de deux tours d'adsorption équipées des valves d'adsorbant et de canalisation de tamis moléculaire de zéolite. L'air comprimé à la basse température et à la haute pression entre du fond de la tour A. En traversant la couche, l'azote, le dioxyde de carbone, la vapeur d'eau, etc. adsorbants dans le ciel sont adsorbés. L'oxygène est rassemblé jusqu'au dessus de la tour d'adsorption par le lit d'adsorption comme résultat de gaz de produit. En même temps, la tour de B est en état de régénération. Quand la tour d'adsorption pour l'adsorption est sur le point d'atteindre la saturation d'adsorption, sous l'ajustement du système de contrôle, la basse température et l'air à haute pression entre dans la tour de B pour commencer la production d'adsorption et d'oxygène. Les tours A et B prennent alternativement des tours pour réaliser le but de la production continue de l'oxygène.

5. Réservoir de tampon de l'oxygène : gaz de produit de magasin (l'oxygène), et jouer un rôle en réglant toute la série d'équipement.

6. Système de contrôle : L'ingénieur entre le programme de gestion préécrit de valve dans le contrôleur de PLC, ajuste s'ouvrir et se fermer de chaque valve pneumatique par la vanne électromagnétique, et réalise l'adsorption et la régénération du système d'adsorption dans le temps spécifique.
