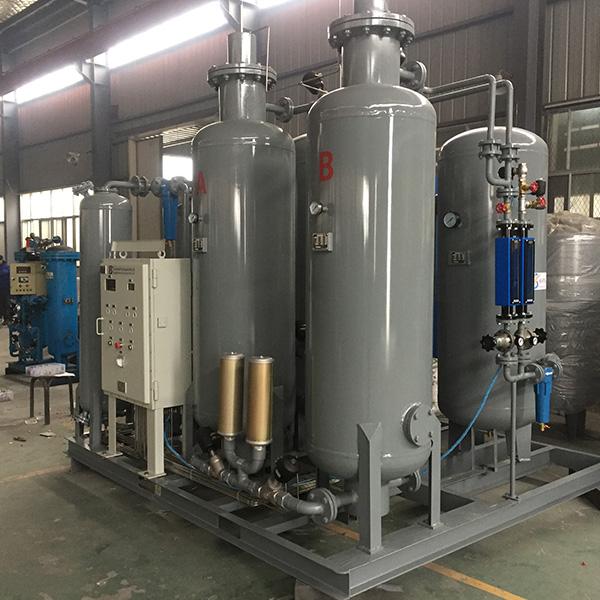

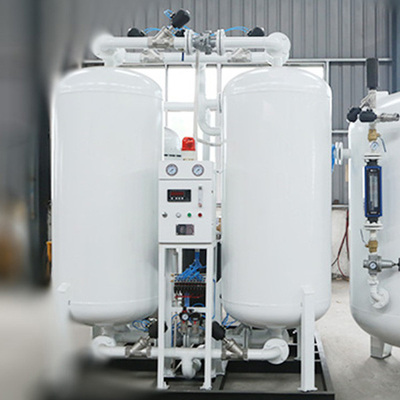

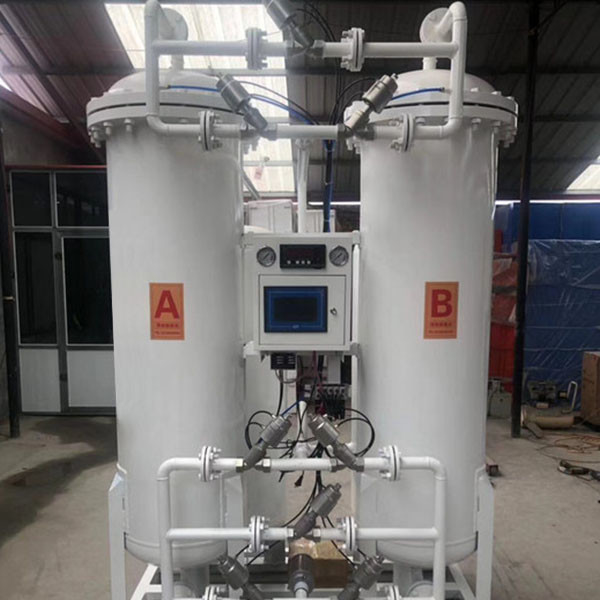

25% au générateur de l'oxygène de 95% PSA, usine PSA de génération de l'oxygène 380v

Générateur industriel de l'oxygène d'adsorption d'oscillation de pression de forte concentration

Description

Le générateur de l'oxygène de PSA emploie l'air comprimé propre en tant que matière première, tamis moléculaire de zéolite comme adsorbant, et emploie le principe de l'adsorption d'oscillation de pression pour obtenir l'oxygène à la température ambiante. Selon la différence dans la quantité d'adsorption de l'oxygène et d'azote dans le ciel sur la surface du tamis moléculaire de zéolite et les différents taux de diffusion de l'oxygène et d'azote dans le tamis moléculaire de zéolite, s'ouvrir et se fermer de la valve pneumatique est commandé par le contrôleur programmable pour réaliser l'adsorption de pression et la désorption de décompression. processus pour accomplir la séparation de l'oxygène et de l'azote pour obtenir l'oxygène de la pureté requise.

Paramètre

élimination des imperfections

1. Vérifiez le câblage de l'armoire de commande, pour vérifier principalement si la ligne a la connexion virtuelle, la connexion fausse ou le court-circuit. Après confirmation qu'elle est correcte, tournez sur l'alimentation d'énergie et vérifiez si chaque composant et instrument est mis sous tension.

2. Vérifiez si l'air pilote électromagnétique du générateur de l'oxygène, tel que l'aspiration gauche, l'égalisation de pression, l'aspiration gauche, etc., correspondez à l'air pilote de la valve pneumatique est correct, et s'il y a une connexion fausse.

3. Ouvrez la valve entrant dans le réservoir de tampon d'air du générateur de l'oxygène pour permettre à l'air d'entrer dans le réservoir de tampon, et en même temps d'ouvrir la soupape d'échappement du réservoir de tampon pour vider le réservoir de tampon jusqu'à ce qu'articles divers dans le réservoir de tampon soient vidangés.

4. Quand la pression du réservoir de tampon d'air atteint 0.7~0.8 (0.5-0.6) MPA, ajustez la valve réduisant la pression d'air de pilote pour faire la pression à 0.4Mpa ou à 0.5Mpa (contrôle aérien 0.4Mpa de double simple de contrôle aérien 0.5Mpa).

5. Ouvrez la valve d'admission de la machine de l'oxygène. La taille s'ouvrante de la valve est basée sur le fait que la pression du réservoir de tampon d'air est au sujet de 0.05MPA plus haut que la pression d'adsorption pendant le fonctionnement normal.

6. Appuyez sur le bouton manuel de la vanne électromagnétique gauche d'aspiration du générateur de l'oxygène pour faire la portée 0.8Mpa (0.6Mpa) de pression d'adsorption et pour maintenir la pression pendant une période. Vérifiez chaque interface du réservoir gauche d'adsorption pour voir s'il y a fuite d'air, et observez si le silencieux avait déchargé. Vérifiez si la pression du réservoir gauche d'adsorption et les bonnes hausses ou chutes de réservoir d'adsorption. Si la fuite d'air est trouvée, contrôle si la valve pneumatique n'est pas fermée étroitement ou est coincée en soudant des scories. Vérifiez l'égalisation de pression de la même manière, et la bonne adsorption.

7. Mettez en marche le commutateur de générateur de l'oxygène. Depuis l'adsorption le gaz dans la tour d'adsorption doit être remplacé quand il est juste allumé, la valve entrant dans la cuve de stockage de l'oxygène ne devrait pas être ouvert pour l'instant, et a laissé le cycle de travail de tour d'adsorption de générateur de l'oxygène pour 2 ou 3 cycles, et puis lentement ouvert la valve oxygène-gaz de production, et l'ouvre aussi petit comme possible de permettre à l'oxygène pur d'entrer dans la cuve de stockage de l'oxygène. En même temps, ouvrez la soupape d'échappement du réservoir de tampon pour le vider, et vidangez articles divers dans le réservoir de tampon.

8. Ouvrez le générateur de l'oxygène rincent la valve à partir de l'orifice de vidange.

9. Après que la pression du réservoir d'oxygène atteigne 0,6 MPA | 0,7 MPA (0.4Mpa-0.5Mpa), ajustez la valve réduisant la pression de l'oxygène pour faire la pression de débouché atteignent la valeur requise de l'utilisateur.

10. Ouvrez la valve de égalisation et commandez la différence de égalisation de pression entre 0.05MPA-0.1MPA. (Si la pression est égalisée de la tour gauche à la tour droite, la pression égalisée de la tour gauche = la pression d'adsorption de la tour gauche - la pression quand l'égalisation de pression de la tour gauche est accomplie, et la pression d'égalisation de la tour droite = la pression quand l'égalisation de pression de la tour droite est accomplie)

11. Ajustez à plusieurs reprises la valve de égalisation de pression et la valve d'admission jusqu'à la pression d'adsorption et à la pression de égalisation de pression répondent aux exigences en même temps.

12. Ouvrez lentement la valve du port de échantillonnage du compteur d'oxygène, et le volume de l'oxygène est commandé à 300-500 ml. S'il n'y a aucun compteur de débit, vous pouvez sentir le volume de l'oxygène avec le dos de votre main, et vous pouvez sentir un peu souffler par le dos de votre main.

13. Après que l'étape de démarrage de production de l'oxygène soit accomplie, la pureté montera lentement pour atteindre la cible de contrat.
