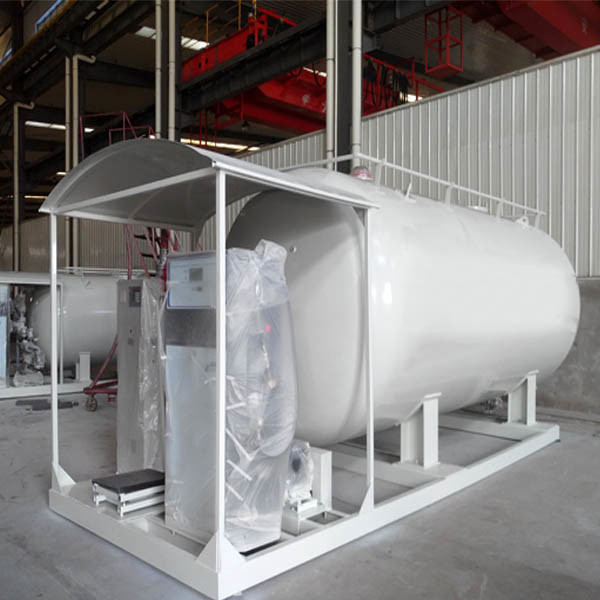

Station de remplissage de gaz hydraulique mobile horizontale de 20000 litres
Définition
La station de remplissage de gaz de gaz liquéfié mobile horizontale de 20000 litres est un équipement intégré de remplissage au sol, sa structure principale est constituée d'un réservoir de stockage, d'une base métallique, d'un tuyau, d'une vanne, d'une pompe, d'une plate-forme de remplissage,équipement de remplissage, et autres équipements auxiliaires de remplissage au sol et de stockage composés d'installations de sécurité.
Paramètre
| Station de remplissage de gaz hydraulique mobile horizontale de 20000 litres |
| Le volume de prise ((m3) |
10 m3 |
12 m3 |
20 m3 |
25 m3 |
32 m3 |
40 m3 |
50 m3 |
63 m3 |
| Poids de remplissage (kg) |
4035 |
4850 |
8070 |
10090 |
12920 |
16410 |
20180 |
25420 |
| Pression de conception (Mpa) |
1.61 |
| PMAP (Mpa) |
1.77 |
| Température de conception (°C) |
-20 °C à 50 °C |
| Épaisseur de la coque/tête (mm) |
10 mm/10 mm |
10 mm/10 mm |
12 mm ou 13 mm |
12 mm ou 13 mm |
12 mm ou 13 mm |
13 mm/14 mm |
13 mm/14 mm |
13 mm/
14 mm
|
| Matériau du réservoir |
Q345R |
| Application du projet |
1Échelle pour bouteille
2. distributeur de GPL pour le ravitaillement en carburant
3. pompe ou compresseur de GPL pour camion |
| Les accessoires |
y compris les jauges de pression, les thermomètres, les jauges de niveau de flottaison, les vannes à billes, les vannes de sécurité, les vannes de retour de sécurité, les vannes de freinage, les filtres, les vannes à globe, les tuyaux de traitement, les lampes résistantes aux explosions,système d'alarme et de détection des fuites de gaz, armoire à l'épreuve des explosions pour l'éclairage et la distribution d'électricité, etc. |
| Méthode de transport |
Les volumes supérieurs à 20 m3 seront expédiés en vrac, les volumes inférieurs à 20 m3 seront expédiés en conteneur. |
Les spécifications
Moyen de remplissage: gaz de pétrole liquéfié (propane)
Température de conception: -20°C à 50°C
Pression de conception: 1,77 MPa
Trafic: choisir selon les besoins de l'utilisateur
Exigences d'alimentation électrique: 220V ou 380V
La station à glissière au GPL est fournie en standard avec: pompe à hydrocarbures, moteur, poulie, base, dispositif d'alarme, convertisseur de fréquence, boîte de commande, tuyau de pulvérisation, jauge de niveau de flotteur, jauge de pression, thermomètre,soupape de sécurité, soupape de retour de sécurité, filtre, soupape de contrôle, soupape à bille, soupape globe, soupape de sécurité de tuyauterie, tuyau de déchargement, tuyau antichoc, bride, plaquette métallique, boulons 8,8, balance électronique de remplissage, tuyauterie, etc.
Paramètres principaux de l'équipement
Pompes à GPL: YQB15-5, un ensemble
Moteur: 5,5 kW 380V, 1 jeu
Échelle électronique de remplissage: BSC-150, 1 ensemble, peut remplir une bouteille de gaz de 50 à 150 kg, avec reçu imprimé
Inflatable: 3 ensembles, l'interface appropriée peut être adaptée selon les exigences de l'utilisateur
tuyau anti-vibration: 2 pour la phase liquide et la phase gazeuse, en acier inoxydable
Indicateur de niveau du liquide: type de volet magnétique, type de flotteur peut être
Le thermomètre: M33x2
Indicateur de pression: M20x1.5
Dispositif de pulvérisation: le tuyau galvanisé DN15 entoure le corps du réservoir et le pulvérisateur peut être réglé par lui-même lorsque la température est élevée, réduisant ainsi efficacement la température
Ombrelle solaire: Fabriquée en plaque d'aluminium d'une épaisseur de 4 mm pour empêcher la surchauffe du réservoir de stockage.
Les tuyaux, les vannes, les brides, les pièces standard, etc. sont disposés en fonction de la situation réelle.
Questions fréquentes
1Votre entreprise peut-elle personnaliser complètement les produits pour moi?
Nous pouvons fournir des produits sur mesure pour répondre à tous vos besoins.
2Quel est le délai?
Beaucoup de modèles sont disponibles en stock et il faut 7-30 jours pour commander le produit
3Quelle est la quantité minimale de commande?
Quantité minimale de commande: 1 unité.
Mode de transport: ro/ro, grosseur, 20GP, 40GP/HQ et autres types de conteneurs sont disponibles.
